ADI推出高精度电能计量IC_ADE7953

ADE7953是一款高精度电能计量IC，主要用于单相应用。它能够测量线路电压和电流，并计算有功、无功、视在功率以及暂态均方根电压和电流。

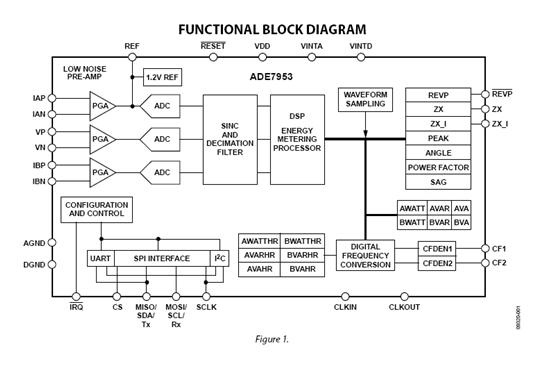

该器件内置三个Σ-Δ型ADC和一个高精度电能计量内核。第三输入通道可同时测量零线电流，支持窃电检测和零线电流计费。附加通道集成了完整的信号路径，允许执行各种测量。各输入通道均支持独立且灵活的增益级，因此该器件适合与各种电流传感器一起使用，如电流变压器(CT)和低阻值分流电阻等。两个片内积分器为使用罗氏线圈传感器提供了便利。

ADE7953可以通过多种通信接口访问片内计量寄存器，包括SPI、I2C和UART。两个可配置的低抖动脉冲输出引脚提供与有功、无功或视在功率及电流和电压均方根值成比例的输出。通过外部IRQ引脚可以获得全面的电能品质资讯，如过流、过压、峰值和骤降检测等。该器件包括独立的有功、无功和视在空载检测功能，用以防止电表“爬电”。此外还提供了专用反向电源(REVP)、过零电压(ZX)和过零电流(ZX-I)引脚。ADE7953电能计量IC采用3.3V电源供电，提供28引脚LFCSP封装。

产品规格：

•输入工作电压范围—3.0V to 3.6 V
•操作温度— -40°C to +85°C
•包装—LFCSP-28 , 5mm*5mm
•内部参考电压—1.2 V ± 8% (50 ppm/°C drift max.)
•控制接口—UART, SPI / I2C

产品特性：

•测量有功、无功和视在功率、采样波形及电流和电压均方根值
•提供第二电流输入以进行零线电流测量
•在3000:1的动态范围内，有功和无功功率测量误差小于0.1%
•在500:1的动态范围内，暂态电流和电压均方根值测量误差小于0.2%
•提供视在功率测量和暂态功率读数
•带宽：1.5kHz
•灵活的PGA增益级(最高22倍)
•内置用于罗氏线圈的积分器
•SPI, I2C 或UART通信

产品应用：

•AC电源量测
•PDU
•Server Power Supply
•Smart Meter
•Home Plug
