ADI推出高效率,立体声D类音频放大器_SSM2356


时间:2012-10-24 16:59 来源:未知 作者:admin  点击:

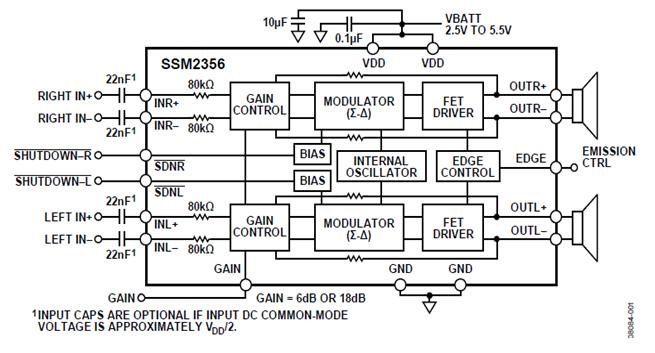

SSM2356是一个完全集成的,高效率,立体声 D类音频放大器。其目的是最大限度地提高性能的移动电话应用。应用电路至少需要外部元件和采用单 2.5 V至5.5 V电源供电。只需提供 5.0 V电源SSM2356就能提供2 × 2W的输出功率及 <1%THD + N来驱动 4Ω负载。

该 SSM2356具有高效率,低噪声的调制方案,无需外部LC输出滤波器。调制继续提供高效率,即使在低输出功率。它的工作效率92%,为 1.4 W时 8Ω或85%的效率为 2.0 W时 4Ω从 5.0 V电源供电,具有信噪比> 103分贝。

扩频脉冲密度调制用于提供较低的EMI辐射排放量与其他D类架构。该 SSM2356包括一个可选的调制方式选择引脚(超低EMI辐射模式),大大降低了辐射在D类输出,尤其是高于 100兆赫。

该SSM2356具有微功率停机模式,典型的静态电流 为20 nA。关机是启用的应用逻辑低到SDNR和SDNL引脚。该器件还包括弹出式和点击抑制电路,最大限度地减少故障在输出电压在导通和关断,减少噪音对激活和失活。

全差分输入的SSM2356提供了极好的抑制共模噪声的输入。输入耦合电容可以省略,如果直流输入共模电压约为VDD/2。默认增益SSM2356可以选择在6 dB和18分贝无需外部元件,并没有改变输入阻抗。增益可以进一步降低到用户定义的设置通过插入一系列外部电阻的输入。

指定的SSM2356在商用温度范围(-40°C至+85°C)。它具有内置过温度保护及输出短路保护。

产品规格:

•Product Description—2 × 2W filterless Class-D Stereo Audio Amplifier
•Output Power (W)—2W

产品特性:

•Filterless stereo Class-D amplifier with Σ-Δ modulation
•No sync necessary when using multiple Class-D amplifiers from Analog Devices, Inc.
•2 × 2W into 4 Ω load and 2x1.4 W into 8 Ω load at 5.0 V supply with <1% total harmonic distortion (THD + N)
•92% efficiency at 5.0 V, 1.4 W into 8 Ω speaker
•Single-supply operation from 2.5 V to 5.5 V
•20 nA shutdown current; left/right channel control
•Short-circuit and thermal protection
•Pop-and-click suppression
•Built-in resistors that reduce board component count
•User-selectable 6 dB or 18 dB gain setting
•User-selectable ultralow EMI emission mode

产品应用:

•电话会议系统
•移动设备
•笔记本电脑
•平板电脑声音Clas
