ADI推出集成单电源仪表放大器_AD8223


时间:2012-10-24 16:59 来源:未知 作者:admin  点击:

AD8223是一款集成单电源仪表放大器,在单电源 (+3.0 V~+25 V电源) 情况下提供轨对轨输出摆幅。仅需一个外部电阻,即可灵活的设置其增益,它采用工业标准8引脚封装。

无外部电阻时,AD8223的增益为5;当使用外部电阻,AD8223的增益最高可以配置为1000。

在增益增加时,AD8223具备出色的交流共模抑制比,因此能保持误差最小,而且CMRR在高达200 Hz时保持恒定,可以抑制线性噪声以及线性谐波。AD8223具有宽输入共模范围,可以放大共模电压为-150 mV的信号。尽管AD8223已为单电源工作而优化,但当采用双电源 (±2.5 V~±12.5 V) 工作时,AD8223仍将提供出众的性能。

低功耗 (在3 V时功耗1.5 mW)、宽电源电压范围以及轨对轨输出摆幅等特性,使得AD8223成为电池供电应用的理想选择。当工作电源电压较低时,轨对轨输出级使动态范围最大化。AD8223取代了分立的仪表放大器设计,并在最小的空间内提供出众的线性、温度定性与可靠性。

产品规格:

•Single Supply Operation Vlotage—±2V ~± 12V or 3V~24V
•Low supply current—500uA
•Operating Temp Range—-40 ~ +85

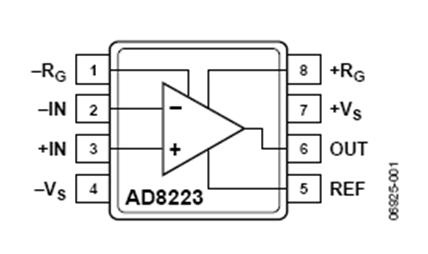

•Packages—8-Lead SOIC_N

产品特性:

•Gain set with 1 resistor
•Gain = 5 to 1000
•Inputs
•Voltage range to 150 mV below negative rail 25 nA maximum input bias current
•30 nV/√Hz, RTI noise @ 1 kHz Power supplies
•Dual supply: ±2 V to ±12 V
•Single supply:3 V to 24 V 500 μA maximum supply current

产品应用:

•Low power medical instrumentation
•Transducer interface
•Difference amplifiers
•Thermocouple amplifiers
•Industrial process controls
•Low power data acquisition
