ADI推出高端负载开关_ADP197


时间:2012-10-24 16:53 来源:未知 作者:admin  点击:

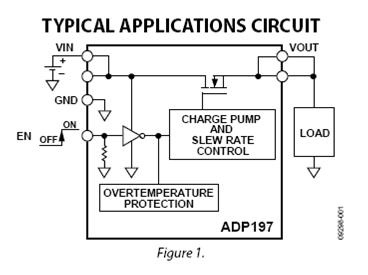

ADP197是高端负载开关设计操作在1.8 V到5.5V,此负载开关提供电源隔离,帮助延长电源隔离。该器件包含一个低导通电阻的N沟道 MOSFET,支持超过3安培的连续电流,减少功率损耗 18μA的低静态电流和超低停机电流1uA使ADP197非常适合于电池供电的便携式设备。内置的电平转换器为使逻辑使得ADP197兼容多种处理器和GPIO控制器。

过温保护电路启动,如果结温超过125℃,从而保护自身和下游电路潜在的损害。

ADP197不占用印刷电路板(PCB)的空间,面积小于1.5平方毫米,高度为 0.60毫米。

该 ADP197可在一个超小,1毫米× 1.5毫米,6个球,0.5 mm间距 WLCSP封装。

产品规格:

•输入电压范围—1.8V to 5.5V
•操作温度— -40℃~105℃
•包装—3 mm × 1.5 mm, 6-ball, 0.5 mm pitch WLCSP
•RDSon—12mOHM
•最大连续电流—3A

产品特性:

•低、宽范围的输入电压:1.8 V ~ 5.5 V
•最大连续电流:3A
•低静态消耗电流:IGND = 18 μA at Vin = 3V
•低静态消耗电流:IGND = 30 μA at Vin = 5V
•过温保护功能
•1.2V 逻辑致能
•低RDSON 12mohm

产品应用:

•移动电话
•数位相机和音乐设备
•手携式和电源产品
