ADI发表最低噪声的零漂移运算放大器。ADI 的 ADA 4528 精密零漂移放大器具有最低的噪声层,可让设计厂商将较小的输入讯号放大,进而使系统分辨率获得最佳化。
ADA 4528 零漂移运算放大器针对精密度不需随着时间与温度改变而进行系统校正的仪器以及医疗应用领域所设计,可在0.1Hz至10Hz下达到99nVp-p的超低整合电压噪声,比同类放大器减少40%的功率耗损,同时电压噪声也降低了26%。这将可以改善系统的讯号噪声比(SNR)与降低噪声层,在A/D转换器中于150kHz下实现24位元分辨率,同时改善系统的精确度。
5.3 nV/rtHz 的电压噪声密度让设计厂商首度可以在像是压电换能器以及精密资料蒐集系统等宽带应用当中使用零漂移放大器。
ADI 线性及无线射频产品与技术事业群副总裁 Peter Real 表示,ADI 独特的斩波专利技术(chopping technique)让 ADA 4528能够提供系统内低频率传感器量测功能像是资料蒐集、电子秤、以及精密医疗仪器应用装置等所需要的高位准精确度。
ADA 4528零漂移放大器具有最大2.5μV 的低偏移电压,以及最大0.015μV/℃的最低保证偏移电压漂移。该元件具有140dB 的增益以及135dB 的共模拒斥比(CMRR)与130dB 的电源供应拒斥比(PSRR),适合使用于像是位置与压力传感器、应变计、以及医疗仪器等应用装置当中低位准讯号的精密放大。
ADA 4528零漂移放大器的主要特点包括最大2.5μV的超低偏移、最大0.015μV/℃的超低偏移电压漂移、在f=1kHz 下5.3nV/@Hz的超低噪声、最小140dB的开放式回路电压增益、CMRR最小135dB、PSRR最小130dB,提供2.2V至5.5V的单电源供应运作、±1.1V至±2.75V的双电源供应运作,以及轨对轨输入与输出。
ADA 4528针对在扩展的工业温度范围中(-40℃至+125℃),从2.2V 至5.5V 的单电压供应之运作而设定,并采用8只接脚的 MSOP 封装方式。

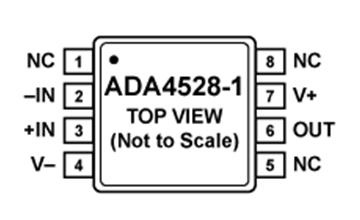

产品规格:
•Single Supply Operation Vlotage—2.2V ~ 5.5V
•Low power—1.5mA
•Operating Temp Range—-40 ~ +125
•Packages—8-Lead MSOP
产品特性:
•Low offset: 2.5 μV maximum
•Low offset voltage drift: 0.015 μV/°C maximum
•Low noise
•5.6 nV/√Hz at f = 1 kHz, AV = +100
•97 nV p-p at f = 0.1 Hz to 10 Hz, AV = +100
•Open-loop voltage gain:130 dB minimum
•CMRR:135 dB minimum
产品应用:
•Thermocouple/thermopile
•Load cell and bridge transducer
•Precision instrumentation
•Electronic scales
•Medical instrumentation
