ADuM32111是一款基于ADI公司iCoupler技术的双通道数位隔离器。这款隔离器件结合了高速CMOS工艺和单片变压器技术,能够提供比光耦合器件等传统解决方案更优异的性能特性。
由于无需使用LED和光电二极管,iCoupler器件避免了与光耦合器相关的常见设计难点,包括电流传输率的不确定性、非线性传递函数,以及温度与使用寿命的影响等。利用简单的iCoupler数位接口和稳定的性能特性,这些问题将迎刃而解。采用iCoupler产品,无需外部驱动器和其他分立器件。此外,在相同的信号资料速率下,iCoupler器件的功耗仅为光耦合器的1/10~1/6。

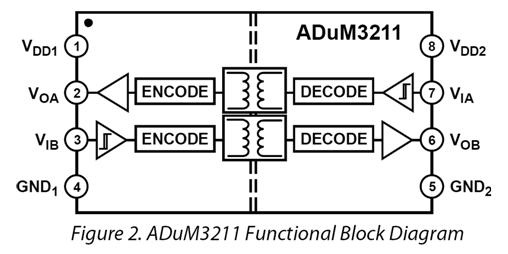

ADuM3211隔离器提供两路独立的隔离通道,两侧的电源电压范围均为2.7 V 至 5.5 V,可与低电压系统相容,还能实现隔离势垒之间的电压转换功能。与具有默认高压输出特性的ADuM3201器件不同,ADuM3211具有默认低压输出特性。ADuM3211还可以在125°C温度等级下工作。
与ADuM1201隔离器相比,ADuM3211隔离器对电路和布局进行了多处修改,可针对系统级IEC 61000-4-x测试标准(ESD、突发脉冲和浪涌)提供增强功能。对于ADuM1201或ADuM3211产品来说,这些测试的精确性极大取决于用户的电路板或模组的设计和布局。欲了解更多资讯,请参考AN-793应用笔记:使用iCoupler隔离器产品关于ESD和闩锁的考虑。
产品规格:
•输入出电源—5V/3V
•最大操作温度—105℃
•包装—SOIC8
•资料率—10Mbps
•更新率—1.2Mbps
产品特性:
•符合IEC 61000-4-x标准的增强型系统级ESD性能
•高工作温度:125°C
•内订为低准位输出
•符合RoHS规定的8引脚窄体SOIC封装
•低功耗:-5 V和3 V工作电压
•3 V/5 V电位转换
•高资料速率:直流至10Mbps(NRZ)
•其它请参考规格书
产品应用:
•对体积有严格要求的多通道隔离
•电浆显示器面板
•电源供应器
•网络系统
•Power-over-Ethernet
