ADI推出均值响应(真均方根)功率检波器 均值响应(真均方根)功率检


时间:2012-10-24 16:57 来源:未知 作者:admin  点击:

ADL5505是一款TruPwr均值响应(真均方根)功率检波器,适用于450 MHz至6000 MHz的高频接收机和发射机信号链。它仅需2.5 V至3.3 V单电源便可工作,功耗低于1.8 mA。输入为内部交流耦合,具有500 Ω标称输入阻抗。均方根输出为线性响应直流电压,900 MHz时的转换增益为1.86 V/V rms。

ADL5505易于使用,可以高度精确地确定复杂波形的均方根值。它可以用于简单和复杂波形的功率测量,特别适合测量高波峰因素(高峰值-均方根比)信号,如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

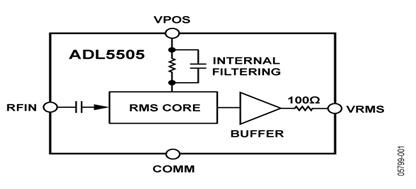

片内调制滤波器可以满足大多数波形的求平均值需要。输出端的100 Ω片内串联电阻与外部分流电容组合,可提供低通滤波器响应,进而减少直流输出电压中的残留纹波。

ADL5505在30 dB范围内具有出色的温度稳定性;在整个温度范围及动态范围的上段,测量误差接近于0 dB。除温度稳定性外,ADL5505还具有出色的工艺稳定性,从而进一步降低了校准复杂度。

这款功率检波器的工作温度范围为−40°C至+85°C,提供4引脚、0.8 mm × 0.8 mm晶圆级芯片规模封装(WLCSP),采用高fT硅BiCMOS工艺制造。

产品规格:

•Product Description:Improved RMS Performance, Reduced Size
•Voltage Supply (V):2.5 to 3.3
•Supply Current : 1.8mA
•RF Freq (MHz):6000MHz
•Dynamic Range (dB):30dB
•Temp Stability (dB):+/- 0.25dB
•Output Response:Linear in Voltage
•Response Time (ns):3000ns

产品特性:

•True rms response detector
•Excellent temperature stability
•±0.25 dB rms detection accuracy vs. temperature
•Over 35 dB input power dynamic range, inclusive of crest factor
•RF bandwidths from 450 MHz to 6000 MHz
•500 Ω input impedance
•Single-supply operation:2.5 V to 3.3 V
•Low power:1.8 mA at 3.0 V supply
•RoHS-compliant part

产品应用:

•Measurement of CDMA-, CDMA2000-, W-CDMA-, and QPSK-/ QAM-based OFDM, and other complex modulation waveforms
•RF transmitter or receiver power measurement
